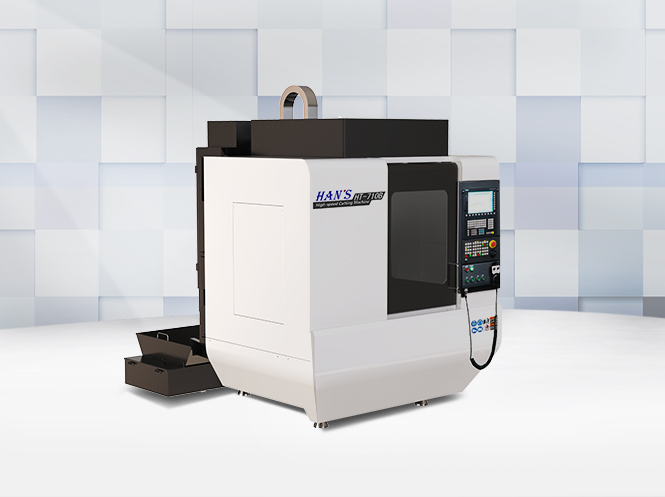

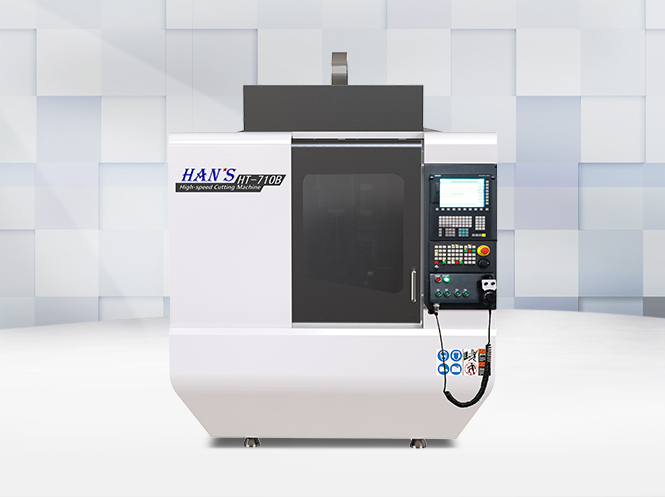

高速鉆攻中心HT710B

機器特點：
1.全面高剛性切削能力的高速鉆攻中心。
2. BT30（BBT30*)主軸，高效率攻牙，轉數為20000rpm。
3. X/Y/Z軸導軌均采用滾珠線軌承載，高剛性，低摩擦，低噪音，抗震性強，輕量化設計，慣量低，提高更高響應。
4. 高速高精的西門子828D數控系統搭配高速伺服驅動器、配置靈活、擴展能力強。
5. 21T大容量刀庫，可選配30T,滿足現階段工藝加工需求,高速伺服換刀系統。

立即咨詢

產品參數

機器特點：

1.全面高剛性切削能力的高速鉆攻中心。

2. BT30（BBT30*)主軸，高效率攻牙，轉數為20000rpm。

3. X/Y/Z軸導軌均采用滾珠線軌承載，高剛性，低摩擦，低噪音，抗震性強，輕量化設計，慣量低，提高更高響應。

4. 高速高精的西門子828D數控系統搭配高速伺服驅動器、配置靈活、擴展能力強。

5. 21T大容量刀庫，可選配30T,滿足現階段工藝加工需求,高速伺服換刀系統。

系統介紹：

高速高精數控系統 SINUMERIK 828D-280 升級斜料電機，適應SD溫度加工；支持?jǐn)?shù)字化升級，自適應加工工藝；節能環保，綜合節能10%；標準opc功能，支持二次開發 更快速度、更高電機剛性、更強穩定性、更高扭矩、更大力量

應用領域：

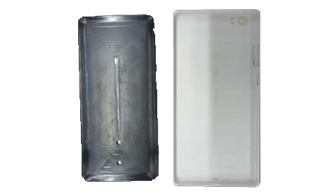

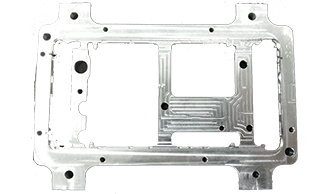

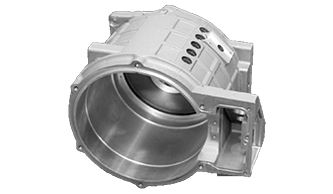

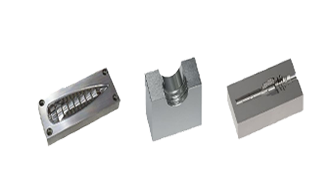

精密鉆銑加工/3C產業零部件加工/新能源汽車零部件加工/精密模具加工/醫療行業零件加工/其他精密零件加工

參數表格：

項目		單位	HT710B
工作范圍	X/Y/Z軸行程	mm	710/400/320
	主軸鼻端到工作臺距離（標準型）	mm	160-480
	主軸鼻端到工作臺距離（加高型）	mm	360-680
工作臺	工作臺夾裝面積	mm	870*450
	最大工作載量	kg	300
	T槽尺寸	mm	3-14*125
主電機	最高轉速	rpm	20000
	最大扭力（S6 40% DC)	Nm	40
	額定扭力（S1 100% DC)	Nm	19
	最大功率（S6 40% DC)	kW	19
	額定功率（S1 100% DC)	kW	4.8
換刀系統	刀具型式		BT30(BBT30*)
	刀庫數量（*號為可選配）	Pockets	21(30*)
	刀庫形式		前置伺服刀庫
	最大刀具直徑	mm	100/140
	最大刀具長度	mm	200
	最大刀具重量	Kg	3
	刀-刀換刀時間（T to t)	sec	1.6
進給	切削速度(X/Y/Z)	m/min	30/30/30
	快速移動速度(X/Y/Z)	m/min	48/48/48
	定位精度(X/Y/Z)	mm	0.005
	重復定位速度(X/Y/Z)	mm	0.003
機械參數	機械尺寸（含水箱）	mm	187024002200
機械參數	設備重量	kg	2900

標準配置	選配配置
西門子 SINUMERIK 828D系統	三菱M80系統/FANUC系統/SYNTEC系統
前置伺服刀庫	第四軸/Z軸加高
全封閉式防護罩	高速主軸/刀庫容量
自動化中央潤滑系統	主軸中心出水系統（CTS）
熱交換器	對刀儀
工具箱	雷尼紹測頭
地基螺絲墊塊	斷刀檢測系統
